cStor云存储系统一体机

[日期:2019-07-11] 来源:http://www.cstor.cn  作者: [字体: ]

  cStor云存储系统一体机是南京云创大数据科技股份有限公司开发的低功耗、高密度的产品。基于存储专用处理器开发的64位低功耗硬件平台,与云创大数据自主创新核心产品cStor云存储系统完全结合的云存储一体机,展现了新一代高密度云存储产品高容量、高性能、节能环保的绿色魅力。与传统云存储产品相比,该产品可搭载总存储容量高达3800TB,单存储节点峰值功耗低于0.15KW,比传统云存储产品节能3倍,诸多优势优胜于传统存储产品。









cStor云存储系统一体机介绍



  cStor云存储系统一体机整机采用42U标准机柜,一体机包含交换机和供电模块,1台2U四子星监控管理服务器,32个低功耗存储节点。

  供电模块包含电源模块、配电板(PDU)、母排、背板。

  风扇模块采用了风扇墙共享设计。其N+1冗余设计可以实现独立维护,对节点透明。



集中式直流供电系统介绍



  采用集中式供电系统,通过8个2000W的电源模块,构成4+4的冗余系统,任意一个电源模块出现故障,不影响整个系统的供电。

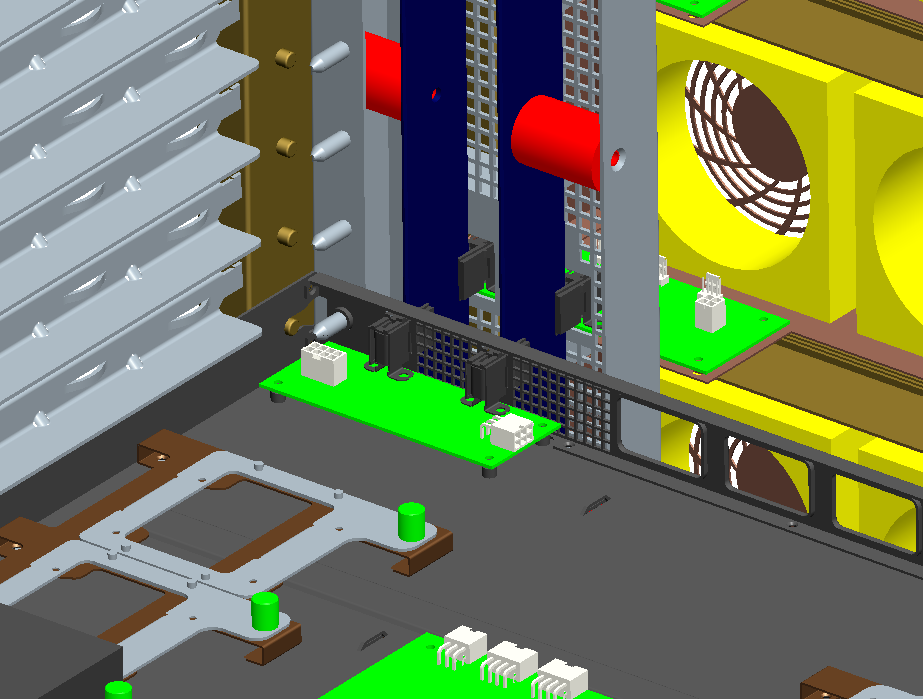

节点供电示意图



集中式散热系统介绍



  cStor云存储系统通过管理模块,对整个机架10个散热模块进行实时控制,通过集中管理模块,根据每个区域的温度,自动调节风扇转速,针对整个系统的问题进行有效散热,从而达到节电效果。





说明: http://www.cstor.cn/webedit/uploadfile/20130715113607150.jpg

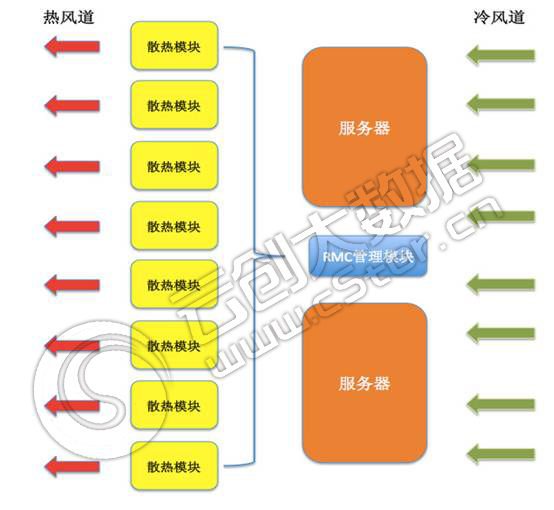

散热系统逻辑视图















风墙模块示意图



系统使用简单方便







  云存储一体机内可配置32台存储节点,总存储容量可达3800TB。



  存储系统采用副本方式或纠删码方式容错。系统高可靠,当出现磁盘或者节点损坏时,可以通过管理监控界面定位到故障节点甚至是磁盘,通过管理节点关闭故障节点,拔出节点进行在线修复,不影响系统的正常使用。



智能管理平台介绍







  提供基于WEB的管理控制平台,所有的管理工作均由管理模块自动完成,使用人员无需任何专业知识便可以轻松管理整个系统。通过管理平台,可以对存储系统中的所有节点实行实时监控,用户通过监控界面可以清楚地了解到每一个节点和磁盘的运行情况,满足应用的日常维护和安全管理需求。



产品特性







优异性能
支持高并发、带宽饱和利用。cStor云存储系统将控制流和数据流分离,数据访问时多个存储服务器同时对外提供服务,实现高并发访问。系统自动均衡负载,将不同客户端的访问负载均衡到不同的存储服务器上。系统性能随节点规模的增加呈线性增长,系统的规模越大,云存储系统的优势越明显,无性能瓶颈。
超低功耗
每个节点主板功耗25W,整个机柜功耗为6500W,与传统云存储系统相比,节能3-10倍。系统采用了集中式直流供电,减少了电源逆变次数,提高电源效率。同时系统采用RMC智能管理模块对所有风扇进行管理,可根据系统局部温度变化调节风扇转速,达到节能效果。



简单通用
支持POSIX接口规范,支持Windows/Linux/Mac OS X等操作系统平台,可当成海量磁盘使用,无需修改应用,系统也提供标准Iscsi、FCCSCI协议支持,以及S3、Swift等对象存储协议支持,以满足不同应用需求。
便捷管理
系统的管理由cStor云存储系统管理监控中心完成,使用人员无需任何专业知识便可以轻松管理整个系统。



全面监控
通过专业的分布式集群监控软件对cStor中的所有节点实行无间断监控,用户通过界面可以清楚地了解到每一个节点的运行情况。
高密度
单机架配置32个存储节点,总存储容量可达3800TB。



高度可靠
高度可靠的冗余备份机制,每个硬盘、主板、电源、交换机、服务器之间相互冗余,任何单节点出现故障,都不会影响整个系统的运行。



市场应用




作为云盘、网盘存储
用于数据灾备
监控视频存储
作为媒资库
云盘、网盘需要很大的空间,而对总的I/O速度要求不苛刻。本系统一个机架相当于传统一排机架的容量,购置成本和耗电成本相当于传统的十分之一,可以大大提升云盘、网盘的竞争力。 海量、超低功耗特性适合用于建设灾备中心,大幅降低灾备成本。 取代昂贵的磁阵。系统基于分布式文件系统,所有存储节点均可对外提供数据服务,访问性能好,寻址迅速,而且传输速度高,可满足上千路高清摄像头存储要求。
